信夫山霊山小風力発電所

C＆F社(アイルランド)の日本発の小形風力発電導入事例としてかなり注目された東北コンクリートさんの小形風車。幸運にも県の再エネ研究会と会社の研修と2回見学させて頂きました。東北コンクリートさんの敷地内にあります。ので、許可を頂かないと見られないのです。

CF20　外観

大きさ

19.6kW,高さは20m、地下1ｍ、ブレード直径13m。2016年9月から売電されているようです。支柱は油圧式のシリンダでくいっと倒立させて建設するので時間がかからないとか。

支柱部分と制御盤が入ったキュービクル

アイルランドから風車の状況が遠隔で見られ、スマホからも見られるそうです。問題なく順調に稼働しているようで良かったです。

眺めがよい

ここからは一般的な話ですが、小形風車はFIT価格55円と高いため、業界では注目されており、特に風況の良い青森、秋田などの日本海側の北日本で増えているようで、制限になるような小形風車のガイドラインを作っている自治体もあるようです。小形風車であっても風速6m/s以上ないと回転せず、つまり発電しないので、そのくらいの風が年間を通して安定的に吹く場所はかなり風況がよい場所になります。風速は地上高さが高いほど大きくなる（風が強くなる）ため、小形風車の場合、ナセルがある部分はウィンドファームにあるような大型の風車（70～80mくらい）と比べ低いため（20ｍくらい）、より風況のよいところに建てる必要があります。それでも小形風車は環境アセスが不要だし建設コストが安いため、導入しやすいという点でよりブームになっているのでしょう。コストがかかるからと風況観測せずにシミュレーションのみで土地付き投資案件として売り出されるものもあるようです。

きちんと発電して安全や環境が維持されて地域住民の迷惑にならなければ問題ないのだと思うですが、そうでないからガイドラインが出されるのでしょうね。

ちなみに売電事業をするためには日本海事協会のNK認証を受けている機種である必要があります。
風車認証（Class　NK）
見るたびに「小形風車型式認証登録簿」が更新されている...

さらに参考情報として、風況観測する前段階のシミュレーションサイトをご紹介

メッシュ間隔、地上高さなどを比べて見てみてください。

NEDO風況マップ

高さが3種類ある

環境省風況マップ

自治体ごとにデータをダウンロードしてグーグルアースで見る

ビューフォート風力階級表

気象庁のサイト人間の間隔で風速を測る方法

福島県再生可能エネルギー発電量シミュレーションサイト（産総研）

NEDOや環境省と異なるシミュレーションやある観測点における測定データが見られる

福島県再生可能エネルギー発電量シミュレーション情報サイ

上記の情報はあくまで風況観測前のおおざっぱな用地選定の参考になる程度のもので、事業をするためには、用地が決まったら風況観測はすべきなのだと思います。特に小形の場合は低いので風が地表の影響を受けやすいためシミュレーションのみで事業性を判断するのは難しいと言われています。風況観測が安価で簡単にできれば良いんでしょうけどね...。

最近再エネに対する悪評が強くなってきている気がするので、事業者さまにはぜひとも誠実で健全な再エネ事業をお願いしたいです。

中山峠 風の谷風力発電

49号線を運転していて、あ回ってる～😊！となったり、止まってるわ～😴となったり主にその風況によってテンションを上下されるかの有名な中山峠の風の谷風力発電所（250kW　国交省　1999年）です。
昔からある風車で、ロードヒーティングに利用して余剰は売電という仕組みのようです。前からあるのは知っていたけど実際に近くまで行ってみたことはなかったのですが、行ってみると、リアルタイムで出力が分かるようになっていましたよ。

外観

ロードヒーティングの概要

基本スペック

リアルタイム出力表示

この表示が本当に一瞬一瞬大きな幅で変わるので、よく制御が大変と聞いていましたが、

本当に大変そうだと思いました。自分がこの変動を制御する装置を作る仕事を任されたらちょっといやかもと思うくらい大きな幅でした。まぁ私はそのあたりの技術を知らないので無駄な心配でしょう。

当時の世界の風力発電

現在の世界の風力発電事情と全く違っていて興味深いです。

太陽光発電設備保守点検講座に参加しました

福島発電さん主催の太陽光発電保守点検講座に参加させて頂きました。（2016年10月の話です）毎年恒例のこの講座は以前から気になっていました。振休のひまつぶしも目的のひとつです。

福島空港で座学を受けた後、屋外に出て作業を見学します。座学の知識をすぐに作業できるのでよい講座です。この日は天気も良くとても発電日和でした。

様々なメーカーのパネルが設置されています

屋外研修の様子

割れたパネル　カラスの石ぶつけによる仕業らしいです

パワコンの中

IVカーブトレーサーで測定した結果

パネル裏側の解説図

パネル目視検査

カナディアンソーラーのパターン　単結晶

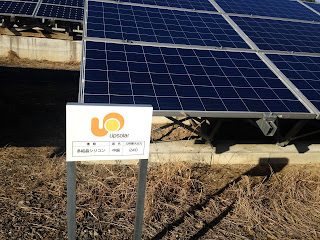

多結晶

この講座のおかげで太陽光パネルの開放電圧と短絡電流の意味がわかりました。でもうまく人に説明できるかは微妙。。今後、太陽光発電の維持管理の問題が沢山出てくると思う電験３種くらい持っていたいのですが、、、一緒に勉強してくださる方をひそかに募集中です。

下郷町花の郷水力発電所と会津の旅

下郷町の花の郷水力発電所を見たいのと大内宿に行ったことがなかったので、行ってきました。
（これも2016年10月のお話しです、なぜこんなに更新しなかったのかというと、端的に言えば更新する気にならなかったためです。会社が大変なことになったり、私的に身の回りが騒がしくなったり、Macの更新をしていなかったため、i poneやi padからデータを読み込めなくなっていたりと越えなければならない壁がいくつかあったのです、PCのバージョン更新にかんしては、嫌がらせとしか思えないので、やめてほしいです、ウイルソフトがバージョンアップしてけばいいじゃんと思うのですが、、資本主義社会が行き過ぎた弊害を感じます、と余談が長くなりました）

行きの道中、布をかぶった鉄塔に遭遇しました。初めて見る光景だったのでつい車を止めてしまいました。この旅で１番テンションが上がりました。中から金属音がしていたので、まさに作業をしていたのでしょう。会津地方の送電網については高圧接続ができないじょうきょうなので、一瞬送電網増強作業をしてくれているのかしらんと期待してしまいましが、よく工事名を見ると維持管理のようでした。とは言え、会津地方にある山のようなダムの維持管理も大変なことなので、しっかりと安全にも対応して頂きたいです。

大川ダム維持管理他工事

美しい大川ダム

下郷発電所のご案内

さて、目的の下郷町花の郷小水力発電所は前町長の肝いりで三峰川電力さんとの共同で進められた事業と聞いた記憶がありますが、確かに小水力発電は一般の人が簡単に事業化できるようなものでないので、首長のリーダーシップはかなり重要なのだと思います。

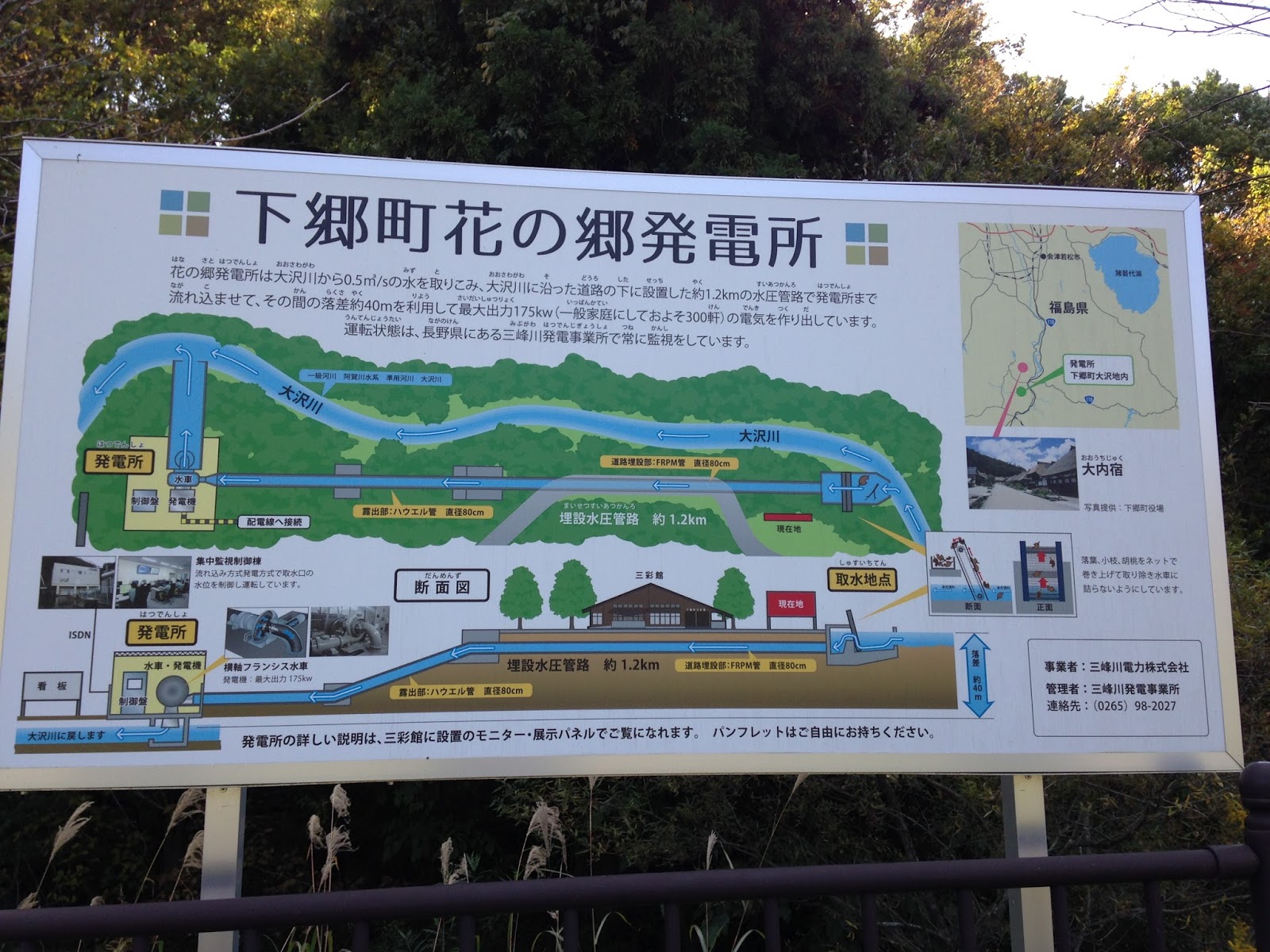

花の郷発電所の看板

花の郷発電所の取水口？の看板

落ち葉のごみを回収？

容量は175kW、三彩館という下郷町の食事もできる施設が隣接されていて、内部には学習できるコーナー（パネル）も設置されています。

概要

建設の様子

周辺MAP

発電所を見に行きたかったのですが、やはり冬眠準備の熊とかに遭遇したら大変だし、そもそも場所が分からなかったので行けませんでした...。

ここからは完全に余談です。

大内宿

ねぎで食べるおそば

大内宿内のカフェでいただいたえごまシフォン

塔のへつりをのぼったとこから見た図

大内宿は観光客でいっぱいでした。確か振休で平日行った気がするのですが、それでも観光バスが何台も止まっていて、で塔のへつりに行ったら同じバスが来ていました。お決まりコースのようです。ねぎで食べるおそばをねぎだけで完食しましたが、こういっては何ですが、お家でもできるけどやらないでしょう。難しかったです。大内宿の中にあるカフェはバイオマスストーブ（写真はないです）があってとてもおしゃれなゆったりした空間でした。母と息子で経営していて仲がよさそうで、ケーキも美味しかったです。

西会津町のソーラーシェアリング

西会津町にある橋谷田ファームさんのソーラーシェアリングを見学させて頂きました。（実は2016年８月のお話です）

西会津は積雪が多い地域なので、架台が高く設計され、かつ、夏は暑いのでご覧のように日よけがされています。

容量は45.5kW。平成26年度の福島県のふくしまからはじめよう。再エネ発電モデル事業（営農継続モデル）に採択された事業です。

育てているのはおたねにんじんという薬用人参で、会津地域で昔栽培されていた植物で、価値が高く、栽培はかなり難しいようで、数年間(3年だったか5年だったか)地中で育つのを待つそうです。本来であれば年1回収穫量を農業委員会に報告しなければならないことになっていますが、そういう作物であれば毎年の育ち具合を報告するようになっているそうです。モデル事業ですしね。
そもそも薬用人参の価値が高いのは高山の涼しいところにひっそり生えていて暑さやら病気や虫などに弱いらしく滅多に採れるものではないからだそうです。

そういう意味では、収入が得られるまで無収入でおたねにんじんを栽培しなければならないよりはソーラーシェアリングによる収入があればその期間中の労働の対価が得られるわけで、営農型発電の目的に合っていますね。

おたねにんじん

下で作業できる架台高さ

育ておたねにんじん
